Описание

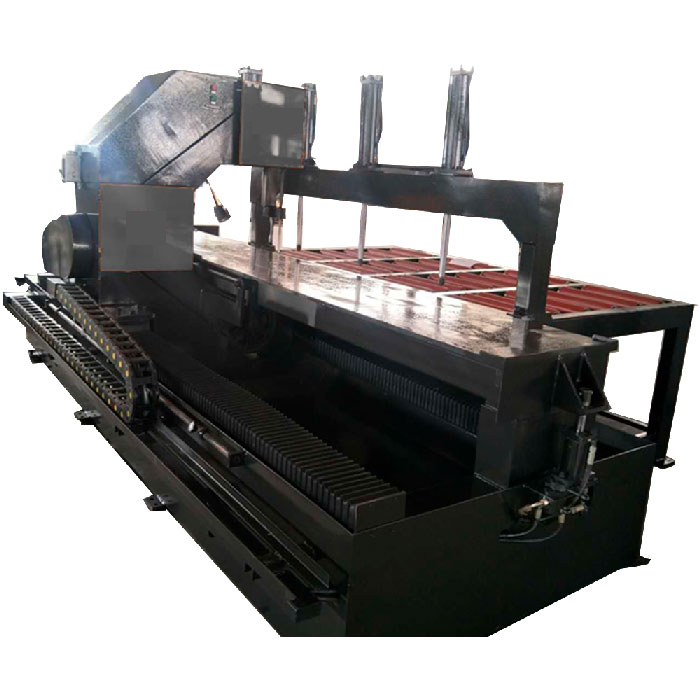

GRACH EASYCUT V2F – вертикальный ленточнопильный станок полуавтоматического действия, предназначенный для раскроя крупногабаритных металлических плит и резки других заготовок. Позволяет распиливать листовые материалы размером до 3000×1500 мм при толщине до 400 мм. Оснащён мощным главным двигателем 7,5 кВт и обеспечивает плавную бесступенчатую подачу пильной рамы по вертикали для высокоточного реза крупных деталей. Данная модель оптимальна для раскроя плит, блоков и пакетов заготовок большой толщины с высокой точностью (отклонение не более 0,4 мм на 100 мм реза).
Конструкция и особенности: Жёсткая сварная станина и рама пильного модуля обеспечивают устойчивость при резке крупных деталей. Пильная рама перемещается по паре линейных направляющих с подшипниками, встроена автоматическая система смазки направляющих для снижения износа. Шкивы полотна размещены внутри рамы за защитными кожухами для безопасности оператора. Привод ленточного полотна – мотор-редуктор 7,5 кВт с ременной передачей, что обеспечивает необходимый крутящий момент для резки толстых материалов. Скорость полотна регулируется частотным преобразователем в диапазоне 20–150 м/мин, позволяя оптимально резать различные металлы. Натяжение пильного полотна гидравлическое для постоянного поддержания нужного усилия. Для удобства работы станок оснащён подсветкой зоны реза и лазерным указателем линии реза на всю длину пропила (3 метра).
Управление: Центральный пульт управления с прорезиненными кнопками отвечает за основные функции станка. С него производится запуск/остановка пилы, управление движением рамы, включение освещения, запуск полуавтоматического цикла и аварийная остановка. Также предусмотрен регулятор скорости подачи рамы и управление приводным рольгангом подачи материала. Подающий рольганг встроен в станок для перемещения плиты: стол размерами 3000×1500 мм с приводными роликами выдерживает заготовки массой до 4 тонн. Заготовка подаётся в зону реза при помощи роликов под управлением оператора (ручной режим подачи). Вертикальный гидравлический прижим может фиксировать пакет заготовок во время резки (для безопасности и качества реза).
Особенности эксплуатации: Конструкция с подвижной рамой не предусматривает установки конвейера для отвода стружки – очистка зоны резания выполняется щёткой и потоком СОЖ. При открытии любых кожухов станка срабатывает автоматическое отключение (блокировка безопасности). В случае обрыва пильного полотна также производится автоматическая остановка станка. Все основные функции и индикация выполнены на русском языке для удобства оператора.
Ключевые особенности GRACH EASYCUT V2F:
-
Большой размер реза: возможность резать плиты до 3×1,5 м и толщиной до 400 мм за один проход.
-
Мощный привод: двигатель 7,5 кВт и частотный привод обеспечивают эффективную резку твёрдых сталей.
-
Высокая точность: направляющие с подшипниками и гидронатяжение пилы дают ровный рез (точность ≤0,4 мм на 100 мм).
-
Удобство работы: лазерная разметка линии реза, освещение рабочей зоны и централизованный пульт управления упрощают настройку и резку.
-
Безопасность: автоматическая остановка при открытии кожухов или обрыве полотна, защитные кожухи закрывают движущиеся части.
- Станина: Выполнена процессом сварки из стального листа.
- Консоль станка: Выполнена процессом сварки из листа. Перемещение по линейным направляющим с подшипниками и встроенными форсунками для упрощения смазки.
- Привод полотна: Осуществляется двигателем с ременным мотором-редуктором мощностью 7,5 кВт.
- Скорость полотна: Регулируется в диапазоне 20…150 м/мин при помощи частотного преобразователя, что позволяет подобрать режимы в зависимости от типа материалов.
- Биметаллическое полотно: При выходе со шкивов станка выпрямляется подшипниками.
- Натяжение полотна: Гидравлическое.
- Освещение и лазер: Станок оснащен лампой для освещения зоны реза и лазерным указателем линии реза на всю длину реза.
- Пульт управления: Оснащен прорезиненными кнопками, которые отвечают за основные рабочие движения станка. Включает кнопки включения оборудования, включения лампы освещения, перемещения консоли, старта полуавтоматического цикла, аварийной остановки, регулятор скорости подачи консоли и основные движения рольганга.
Технические характеристики
| Тип станка | Полуавтоматический вертикальный ленточнопильный |
| Назначение | Резка плит, блоков и крупных заготовок из металла |
| Макс. габариты плиты | 3000×1500 мм |
| Максимальная толщина | 400 мм |
| Макс. размеры отрезаемой детали | 3000×750 мм (Д×Ш) |
| Приводной рольганг | Есть, стол 3000×1500 мм, грузоподъёмность 4000 кг |
| Главный двигатель | 7,5 кВт |
| Скорость полотна | 20…150 м/мин, бесступенчато (инвертор) |
| Размер полотна | ширина 41 мм (биметалл), длина подобрана под ход 3000 мм |
| Натяжение полотна | Гидравлическое |
| Гидроцилиндр подъёма рамы | Да (плавная подача консоли по лин. направляющим) |
| Смазка направляющих | Автоматическая (централизованная система) |
| Лазерный указатель линии реза | Да, на всю длину 3000 мм |
| Подсветка зоны реза | Да (лампа освещения) |
| Безопасность | Блокировка при открытии кожухов/обрыве полотна |
| Интерфейс управления | Русифицированный, пульт с кнопками |
| Документация | Полный комплект (русский язык) в комплекте |
