Описание

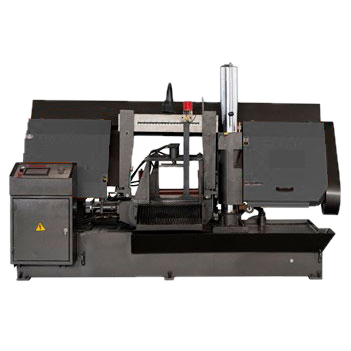

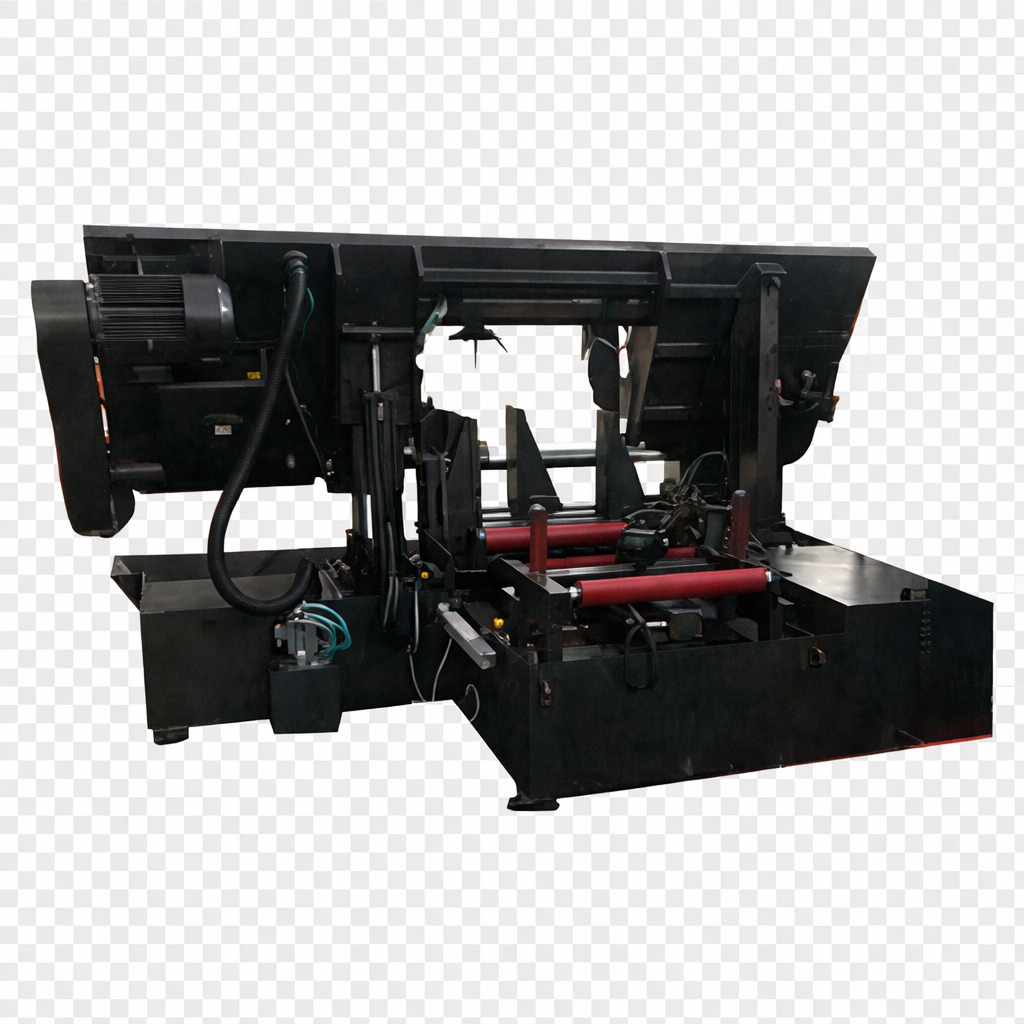

Автоматический горизонтальный двухстоечный ленточнопильный станок по металлу
GRACH EASYCUT 500A — мощный автоматический двухстоечный ленточнопильный станок для высокопроизводительной серийной резки металлопроката строго под углом 90°. Максимальная режущая способность — 500 × 500 мм (круг до Ø500 мм).
Станок предназначен для крупных заготовительных производств, машиностроительных предприятий и изготовления металлоконструкций, где необходима точная и быстрая обработка массивных заготовок в больших объёмах. Жёсткая двухколонная конструкция с гидравлическим подъёмом рамы гарантирует минимальные вибрации, высокую точность и длительный ресурс даже при интенсивной эксплуатации.
Полностью автоматизированный цикл, контроллер INOVANCE с русифицированным интерфейсом и памятью до 99 программ (по 5 размеров в каждой) позволяют выполнять до 495 резов подряд без вмешательства оператора. Мощный привод 5,5 кВт (опция 7,5 кВт) и расширенные опции делают GRACH EASYCUT 500A универсальным решением для резки прутка, труб и профилей из чёрных и цветных металлов.
Ключевые преимущества GRACH EASYCUT 500A
- Максимальная жёсткость двухколонной рамы с встроенными каналами смазки.
- Полная автоматизация подачи и резки с точностью ±0,2 мм.
- Большой объём памяти программ — до 495 автоматических резов.
- Мощный и надёжный привод с возможностью бесступенчатой регулировки скорости.
- Расширенная комплектация опциями под любые производственные задачи.
- Высокий уровень безопасности и удобства управления.
Технические характеристики GRACH EASYCUT 500A (расширенная таблица)
| Параметр | Значение |
|---|---|
| Тип станка | Автоматический горизонтальный двухстоечный |
| Максимальный размер реза (90°) | 500 × 500 мм (круг до Ø500 мм) |
| Резка пакетом (с вертикальным прижимом, опция) | Допустима |
| Минимальный размер заготовки для автоматической подачи | 400 × 180 мм |
| Мощность главного двигателя | 5,5 кВт (опция 7,5 кВт) |
| Двигатель гидравлики | 1,5 кВт |
| Двигатель насоса СОЖ | 0,09 кВт |
| Скорость пильного полотна | 20–100 м/мин (бесступенчатая регулировка с инвертором) |
| Размер пильного полотна | 5550 × 41 × 1,1 мм |
| Ширина полотна | 41 мм |
| Главный привод | Червячный редуктор + клиноременная передача (опция — геликоидальный редуктор) |
| Натяжение пильного полотна | Гидравлическое |
| Направляющие полотна | Твёрдосплавные блоки + роликовые подшипники |
| Зажим заготовки | Гидравлические тиски |
| Автоматическая подача материала | Гидроцилиндр |
| Максимальная длина подачи за цикл | 500 мм (возможны несколько ходов) |
| Точность позиционирования подачи | ±0,2 мм на 500 мм |
| Точность реза | ±0,2 мм на 100 мм |
| Контроллер | INOVANCE (ПЛК) с русифицированным интерфейсом |
| Память программ | 99 программ × до 5 размеров в каждой = до 495 резов |
| Очистка полотна | Электроприводная щётка + система СОЖ |
| Система охлаждения (СОЖ) | Да, объём бака 60 л |
| Количество сопел СОЖ | 1 (опция — пистолет для смыва стружки) |
| Лампа освещения рабочей зоны | Да |
| Высота рабочего стола | 650 мм |
| Габариты станка (Д × Ш × В) | 2700 × 2100 × 1650 мм |
| Масса станка (нетто) | 2400 кг |
| Гарантия | 12 месяцев |
Автоматический цикл работы
Оператор задаёт программу на панели. Станок автоматически продвигает заготовку, зажимает её, выполняет рез, поднимает раму и повторяет цикл до завершения всех резов. Полная автономность работы.
Рекомендуемые опции
- Серводвигатель + ШВП для подачи материала или пильной рамы
- Увеличение мощности двигателя до 7,5 кВт
- Геликоидальный редуктор главного привода
- Лазерный указатель линии реза
- Шнековый конвейер стружки
- Двойные тиски
- Гидравлический вертикальный прижим для пакетной резки
- Полимерные накладки на тиски
- Пистолет для смыва стружки СОЖ
Область применения
GRACH EASYCUT 500A рекомендуется для серийного производства металлоконструкций, машиностроения, металлообработки и заготовительных цехов — резка крупного прутка, труб, профилей и сортового проката.
GRACH EASYCUT 500A — мощное и надёжное решение для тех, кому нужна высокая производительность, точность и полная автоматизация при работе с заготовками до 500 мм.
