Описание
Полуавтоматический горизонтальный двухстоечный ленточнопильный станок с поворотной рамой

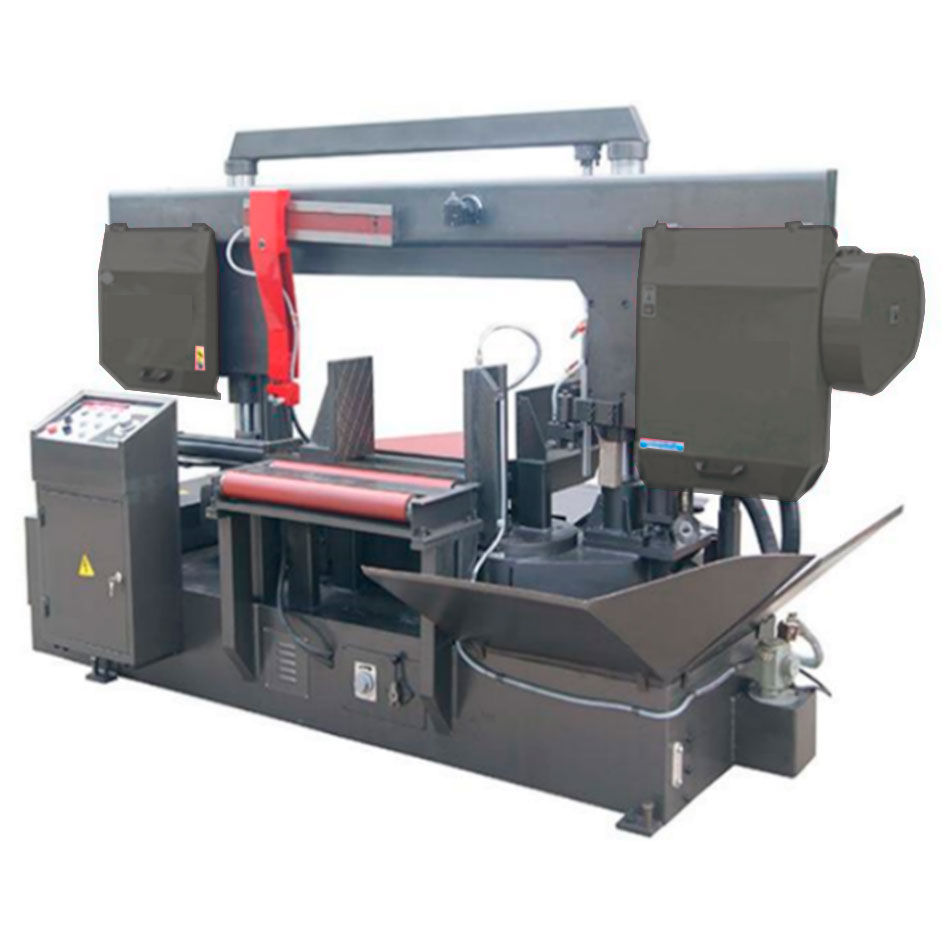

GRACH EASYCUT 400SM — мощный полуавтоматический ленточнопильный станок двухстоечного типа с поворотной пильной рамой, предназначенный для высокоточной резки металлопроката под углами 90°, 45° и 60°. Максимальная режущая способность в прямом резе составляет 600 × 400 мм (круг до Ø400 мм).
Благодаря жёсткой двухколонной конструкции и возможности поворота всей консоли станок позволяет выполнять косые резы без дополнительной переналадки и перестановки заготовки. Модель отлично подходит для машиностроения, производства металлоконструкций, строительных компаний и заготовительных цехов, где требуется гибкость угловой резки, пакетная обработка и высокая производительность при умеренных объёмах.
Станок оснащён мощным двигателем 4,0 кВт с частотным преобразователем, гидравлическим натяжением полотна, двойными гидравлическими тисками и вертикальным прижимом для пакетной резки. Полуавтоматический цикл существенно ускоряет работу, а удобный русифицированный пульт управления делает эксплуатацию простой и безопасной.
Ключевые преимущества GRACH EASYCUT 400SM
- Универсальная угловая резка 90° / 45° / 60° с поворотом рамы и цифровой/шкальной индикацией угла.
- Высокая жёсткость и точность благодаря усиленной двухстоечной конструкции с хромированными колоннами и встроенными каналами смазки.
- Двойные гидравлические тиски (перед и после зоны реза) + вертикальный гидроприжим для надёжной пакетной резки.
- Бесступенчатая регулировка скорости полотна 20–100 м/мин с инвертором (в стандартной комплектации).
- Автоматическое гидравлическое натяжение полотна и плавное регулирование скорости опускания рамы.
- Повышенная безопасность и удобство: защитные кожухи, прорезиненные кнопки, аварийный останов, лампа освещения и русский интерфейс.
- Возможность пакетной резки высотой до 400 мм.
Технические характеристики GRACH EASYCUT 400SM (расширенная таблица)
| Параметр | Значение |
|---|---|
| Тип станка | Полуавтоматический горизонтальный двухстоечный с поворотной рамой |
| Углы резки | 90° / 45° / 60° (поворот рамы) |
| Максимальный размер реза при 90° | Круг Ø400 мм / прямоугольник 600 × 400 мм |
| Максимальный размер реза при 45° | Круг Ø400 мм / прямоугольник 450 × 400 мм |
| Максимальный размер реза при 60° | Круг Ø400 мм / прямоугольник 400 × 400 мм |
| Индикатор угла поворота рамы | Да (шкала углов) |
| Мощность главного двигателя | 4,0 кВт |
| Скорость пильного полотна | 20–100 м/мин (бесступенчатая регулировка инвертором) |
| Размер пильного полотна | 5800 × 34 × 1,1 мм |
| Ширина полотна | 34 мм |
| Натяжение пильного полотна | Автоматическое гидравлическое |
| Главный привод | Ременная передача |
| Подъём / опускание рамы | Гидравлический цилиндр |
| Регулировка скорости опускания рамы | Плавная (гидроклапан + регулятор на пульте) |
| Зажим заготовки | Двойные гидравлические тиски (перед и после реза) |
| Вертикальный гидроприжим для пакетной резки | Да (макс. высота пакета 400 мм) |
| Пакетная резка | Допустима |
| Очистка полотна | Механическая щётка + система СОЖ |
| Бак охлаждающей жидкости | 60 л, 1 сопло |
| Освещение рабочей зоны | Да (лампа) |
| Лазерный указатель линии реза | Да (опция в расширенной комплектации) |
| Напряжение питания | 380 В / 50 Гц |
| Высота рабочего стола | ≈ 650 мм |
| Габариты станка (Д × Ш × В) | 3000 × 1300 × 1800 мм |
| Масса станка | 1800 кг |
| Гарантия | 12 месяцев |
Полуавтоматический цикл работы
- Оператор укладывает заготовку в двойные гидравлические тиски и фиксирует её.
- На удобном пульте управления задаёт скорость полотна (20–100 м/мин) и скорость/усилие опускания рамы.
- Нажимает кнопку «Старт» — тиски автоматически зажимают заготовку, пильная рама плавно опускается и выполняет рез.
- По окончании реза рама автоматически поднимается, тиски разжимаются — станок готов к следующему циклу.
Оператор участвует только в загрузке заготовки и запуске цикла, что значительно повышает производительность по сравнению с ручными станками.
Дополнительные опции
- Шнековый конвейер для автоматического удаления стружки
- Автоматическая система подачи материала (превращает станок в полуавтомат с автоподачей)
- Дополнительное сопло подачи СОЖ
- Увеличенная мощность двигателя
- Третий опорный стол для длинных заготовок
- Расширенный лазерный указатель линии реза
Область применения
Полуавтоматический ленточнопильный станок GRACH EASYCUT 400SM идеально подходит для:
- Машиностроения и металлообработки
- Производства металлоконструкций и сварных каркасов
- Строительной отрасли (резка балок, профилей, труб под углом)
- Заготовительных цехов, где требуется частая угловая резка 45° и 60°
- Обработки чёрных и цветных металлов большой массы и сечения
Благодаря сочетанию жёсткой двухстоечной конструкции, универсальности угловой резки, возможности пакетной обработки и современной гидравлики, GRACH EASYCUT 400SM становится отличным выбором для предприятий средней и высокой загрузки, которым нужна гибкость и высокая повторяемость результатов при минимальном времени на переналадку.
