Описание

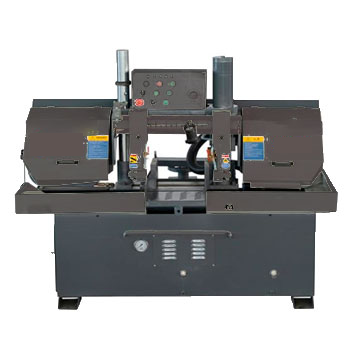

GRACH EASYCUT 260S – полуавтоматический консольный (маятниковый) ленточнопильный станок для прямого реза под углом 90°. Предназначен для точной и эффективной резки металлических материалов в больших объёмах (серийное производство), обеспечивая максимальный размер реза до 260×260 мм. Станок не поворотный (угловой рез не предусмотрен), что упрощает конструкцию и повышает её жёсткость. Мощность главного двигателя – 2,2 кВт, привод пильного полотна ременной. Гидравлическая система управляет подъёмом/опусканием пильной рамы и зажимом гидравлических тисков.

Полное описание и особенности: Станина и консоль станка сварены из стального листа, обеспечивая прочность и долговечность конструкции. Консоль перемещается по колоннам-направляющим скольжения с встроенными форсунками для смазки, что гарантирует плавный ход. Литые чугунные шкивы на консоли повышают стабильность и надёжность работы пилы, а защитные кожухи обеспечивают безопасность оператора. Пильное полотно (размер 3152×27×0,9 мм) приводится 2,2-кВт мотором через ременной редуктор. Скорость полотна переключаемая (три ступени: 40/60/80 м/мин) без частотного регулирования. Натяжение ленточного полотна – ручное, полотно удерживается твердосплавными направляющими пластинами. Подъём и опускание рамы осуществляются гидравликой, предотвращая резкие падения консоли. Для фиксации заготовки предусмотрены гидравлические тиски с одной подвижной и одной неподвижной губкой. На пульте управления расположены прорезиненные кнопки включения гидравлики, освещения, подъёма/опускания консоли, запуска полуавтоматического цикла, аварийной остановки и регулятора скорости опускания консоли; также имеется рычаг для зажима/разжатия тисков. Система охлаждения и смазочно-охлаждающая жидкость (бак 30 л) подаются через сопло на зону реза; стружка удаляется щёткой очистки полотна.

Рабочий цикл (полуавтоматический режим):

• Оператор устанавливает заготовку в основные тиски.

• На пульте задаются скорость полотна и скорость опускания рамы под нагрузкой.

• Заготовка при необходимости подаётся вручную в зону реза.

• По нажатию кнопки «Старт» тиски автоматически зажимают заготовку, пильная рама опускается и выполняется рез. По завершении резания пила останавливается и рама поднимается, тиски разжимаются. Станок готов к следующему циклу резки.

Преимущества модели GRACH EASYCUT 260S:

• Высокая точность резки и надёжность конструкции.

• Простота эксплуатации и обслуживания за счёт удобного управления и простой кинематики.

• Безопасность оператора благодаря защитным кожухам и блокировкам.

• Универсальность применения для различных материалов и производственных задач.

Станок предназначен для точной и эффективной резки материалов в больших объемах. Его станина и консоль выполнены процессом сварки из стального листа, что обеспечивает прочность и долговечность конструкции.

Основные характеристики:

• Консоль станка: Перемещение по колоннам, которые являются направляющими скольжения, со встроенными форсунками для упрощения смазки.
• Литая конструкция чугунных шкивов: Обеспечивает стабильность и надежность работы.
• Защитные кожухи: Обеспечивают безопасность оператора.
• Привод полотна: Мотор мощностью 2,2 кВт с ременным редуктором, что упрощает эксплуатацию и обслуживание.
• Скорость полотна: 40/60/80 м/мин., устанавливается вручную. Бесступенчатое регулирование скорости не предусмотрено.
• Ленточнопильное полотно: Удерживается твердосплавными пластинами.
• Натяжение полотна: Ручное.
• Подъем и опускание консоли: Осуществляется при помощи гидравлической системы.
• Гидравлические тиски: Одна щечка тисков подвижная, одна неподвижная.
• Пульт управления: Прорезиненные кнопки для основных рабочих движений, включая гидравлики, освещение, поднятие и опускание консоли, старт полуавтоматического цикла, аварийную остановку, регулятор скорости опускания консоли и рычаг зажима и открытия тисков.
• Удаление стружки: Осуществляется при помощи системы СОЖ и щетки механической очистки полотна.

Описание рабочего цикла:

1. Оператор помещает заготовку в зону работы основных тисков.
2. Оператор на пульте управления устанавливает скорость вращения полотна, скорость и мощность опускания консоли.
3. Происходит ручное перемещение заготовки в зону резания.
4. Кнопка старт цикла: тиски зажимают заготовку, консоль с режущим инструментом опускается на заготовку, происходит резание, окончание резания, тиски разжимаются.

Преимущества:

• Высокая точность резки и надёжность конструкции.

• Простота эксплуатации и обслуживания за счёт удобного управления и простой кинематики.

• Безопасность оператора благодаря защитным кожухам и блокировкам.

• Универсальность применения для различных материалов и производственных задач.

Технические характеристики
Тип станка	Полуавтоматический, консольный (маятниковый)
Макс. размер реза (прямой 90°)	Ø260 мм (круг) или 260×260 мм (прямоугольник)
Резка под углом	Не предусмотрена (станок неповоротный)
Главный двигатель	2,2 кВт
Гидравлический насос	0,42 кВт
Насос СОЖ	0,04 кВт
Привод полотна	Ременной (клиновые ремни)
Скорость полотна	40 / 60 / 80 м/мин (3 ступени)
Размер пильного полотна	3152×27×0,9 мм
Натяжение полотна	Ручное механическое
Зажим заготовки	Гидравлические тиски
Освещение рабочей зоны	Есть (лампа)
Очистка полотна	Щетка очистки, механическая
Управление станком	Пульт с кнопочным управлением (режим полуавтомат)
Смазка направляющих	Ручная (масляные форсунки)
Система охлаждения	Есть (подача СОЖ на зону реза)
Объём бака СОЖ	30 л
Габариты станка (Д×Ш×В)	1700×900×1350 мм
Масса нетто	600 кг
